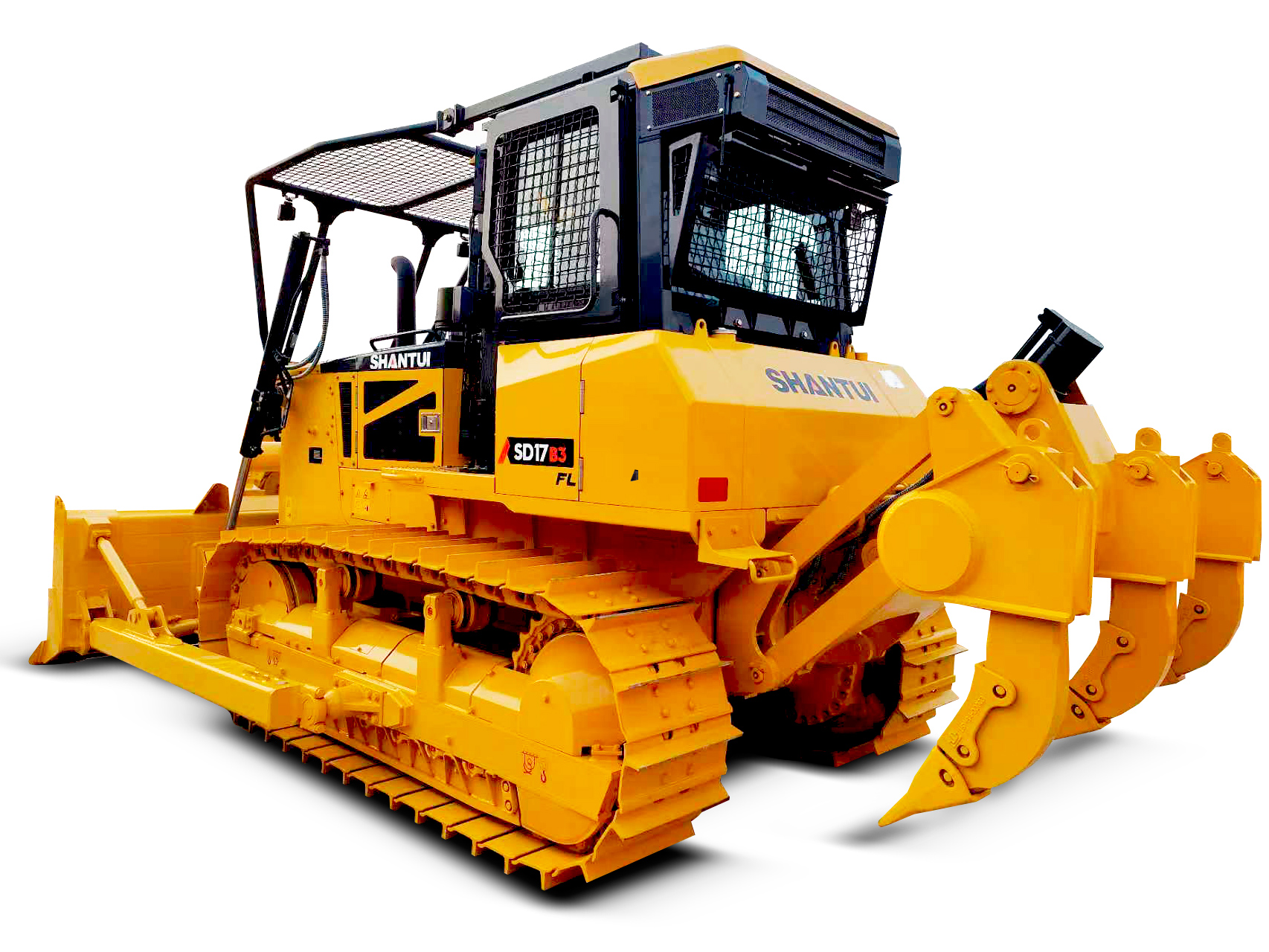

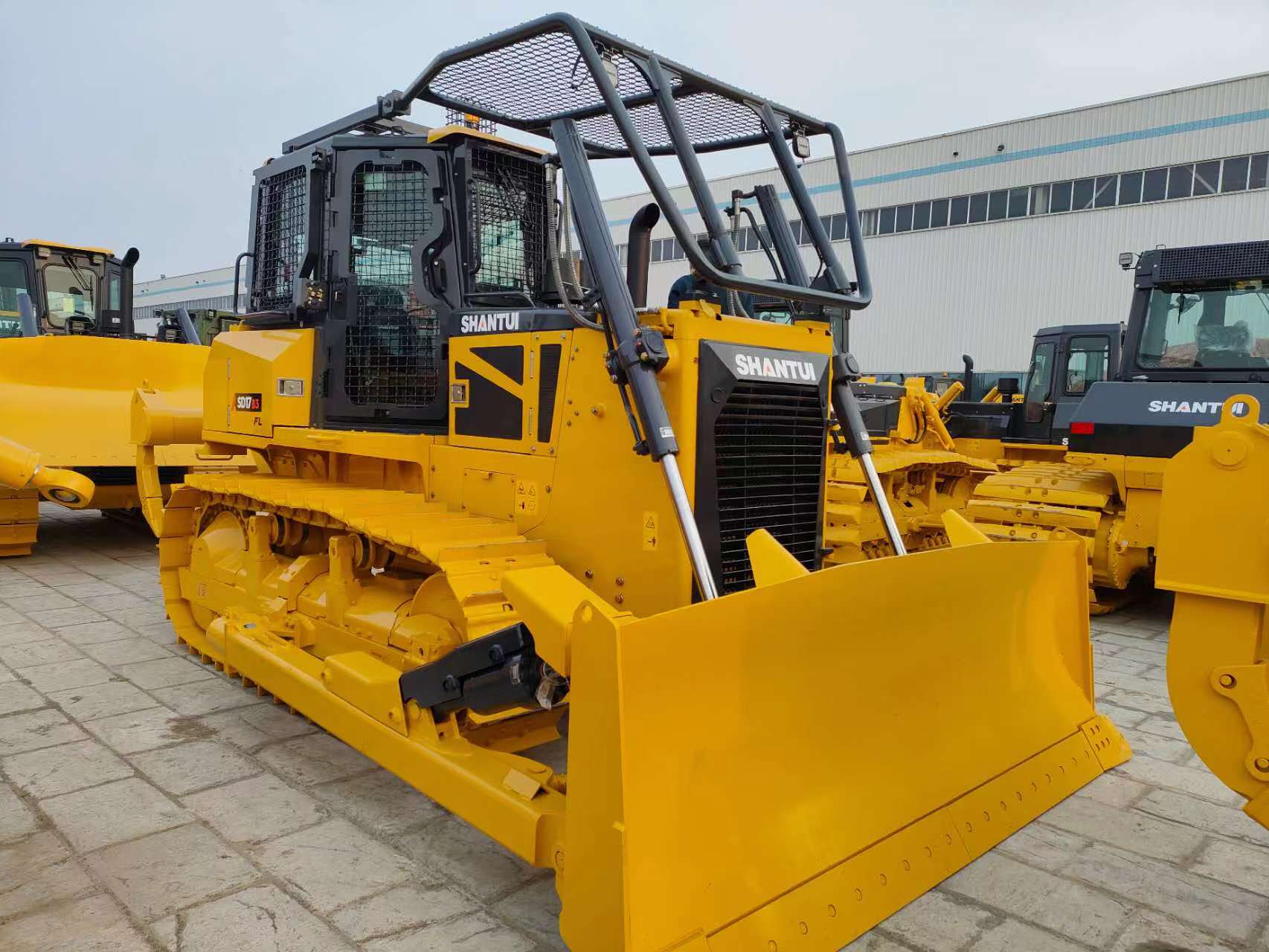

Гидромеханический бульдозер SD17B3 FL
SD17B3 FL – бульдозер с электронным управлением гидромеханической трансмиссией
PPC (Proportional Pressure Сontrol) – гидравлическое управление рабочим оборудованием
Гидромеханический бульдозер нового поколения для работы в лесной и лесозаготовительной промышленности изготовлен в соответствии с современными стандартами качества, отвечает международным требованиям безопасности.
Применяется для послойной разработки и перемещения грунтов различных категорий, а также для предварительно разрыхленных скальных грунтов.
Используется для планировки строительных площадок, возведения насыпей, разработки выемок котлованов, нарезки террас на косогорах, разравнивания грунта, отсыпаемого другими машинами, копания траншей под фундаменты и коммуникации, засыпки рвов, ям, траншей, котлованов и пазух фундаментов зданий, расчистки территорий от снега, камней, отходов лесозаготовок и строительного мусора.
Бульдозер отличается простотой конструкции, надежностью и экономичностью в эксплуатации, высокой производительностью, мобильностью и универсальностью.
| МАССА | |
| Масса, кг | 19230 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Длинна, мм | 6925 |
| Ширина, мм | 3455 |
| Высота, мм | 3320 |
| ДВИГАТЕЛЬ | |
| Модель | Weichai WD10G190E214 |
| Тип | дизель с турбонаддувом |
| Расположение цилиндров | рядное |
| Количество цилиндров – диаметр х ход поршня | 6 - 126 х 130 мм |
| Впрыск топлива | прямой |
| Экологический стандарт | EPA Tier 2 и EU Stage 2 |
| Рабочий объём, л | 9,726 |
| Мощность (полная) | 140 кВт (190 л.с.) при 1900 об/мин |
| Мощность (полезная) | 127 кВт (172 л.с.) при 1900 об/мин |
| Максимальный крутящий момент | 900 Нм при 1300 - 1500 об/мин |
| Минимальный расход топлива (г/кВтч) | 194 |
| Система охлаждения | водяное охлаждение, механический привод вентилятора |
| ТРАНСМИССИЯ | |
| Тип | Гидромеханическая трансмиссия, три передачи вперёд и три передачи назад, изменение направления движения и скорости с возможностью предустановки осуществляется джойстиком |
| Скорость движения вперёд, км/ч | 0 - 3,5/ 0 - 6,2/ 0 - 10,6 |
| Скорость движения назад, км/ч | 0 - 4,5/ 0 - 8,0/ 0 - 13,1 |
| Тяговое усилие, кН | 257 |
| Гидротрансформатор | Трёхэлементный, одноступенчатый, однофазный |
| Коробка переключения передач | Планетарная коробка переключения передач, электронное управление, переключение передач под нагрузкой, принудительная смазка |
| Главная передача | Одноступенчатая, спирально-коническая передача, смазка разбрызгиванием |
| Поворот | Многодисковая фрикционная муфта в масляной ванне, постоянно разомкнутого типа |
| Тормозная система | Ленточного типа в масляной ванне с гидравлическим приводом |
| Бортовая передача | Двухступенчатая, с прямозубыми цилиндрическими шестернями постоянного зацепления, смазка разбрызгиванием |
| ХОДОВАЯ ЧАСТЬ | |
| Тип | Полужёсткая подвеска с балансирной балкой, А-образная тележка |
| Башмак | с одиночным грунтозацепом |
| Количество башмаков, шт | 39 (с каждой стороны) |
| Ширина башмака, мм | 560 |
| Длина пятна контакта гусеницы с грунтом (мм) | 2635 |
| Высота грунтозацепа, мм | 65 |
| Межцентровое расстояние гусеницы, мм | 1880 |
| Шаг звена, мм | 203 |
| Поддерживающие катки, ш | 2 (с каждой стороны) |
| Опорные катки, шт | 7 (с каждой стороны) |
| Давление на грунт, кПа | 59 |
| Радиус разворота, мм | 4416 |
| Допустимый преодолеваемый уклон, град | 30 |
| ОТВАЛ | |
| Тип | прямой, с гидравлическим перекосом |
| Объём, куб.м. (по стандарту ISO 9246:1988) | 3,5 |
| Ширина, мм | 3455 |
| Высота, мм | 1149 |
| Угол резания грунта, град | 55±3 |
| Заглубление, мм | 540 |
| Высота подъёма, мм | 1010 |
| РЫХЛИТЕЛЬ | |
| Тип | параллелограмм |
| Количество зубьев, шт | три |
| Масса, кг | 1631 |
| Глубина рыхления, мм | 572 |
| Высота подъёма, мм | 592 |
| Задний угол съезда бульдозера (при максимально поднятом рыхлителе), град | 32,1 |
| ЗАПРАВОЧНЫЕ ОБЪЁМЫ | |
| Топливный бак (л) | 338 |
| Система охлаждения двигателя (л) | 56 |
| Система смазки двигателя (л) | 24 |
| Гидравлический бак (л) | 70 |
| Трансмиссия (л) | 52 |
| Главная передача (л) | 70 |
| Бортовая предача (л) | 21 (с каждой стороны) |
|
Трансмиссия
|
гидромеханическая | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Управление ходовой частью
|
электрическое PCCS (Palm Command Control System) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Управление рабочим оборудованием
|
гидравлическое PPC (Proportional Pressure Сontrol) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Органы управления
|
Джойстик (левый) – управление ходовой частью Джойстик (правый) – управление рабочим оборудованием |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Отвал
|
Прямой | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Объем отвала
|
3,5 куб.м. (ISO 9246:1988) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Тип рыхлителя
|
параллелограмм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Двигатель
|
WEICHAI WD10G190E214 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Экологический стандарт
|
Tier - 2 (Евро2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Полная мощность
|
140 кВт (188 л.с.) при 1900 об/мин | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Полезная мощность
|
127 кВт (172 л.с.) при 1900 об/мин | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Число цилиндров
|
6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Рабочий объем, л
|
9,726 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Назначение
|
FL - Работа в лесу и на лесозаготовке | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
