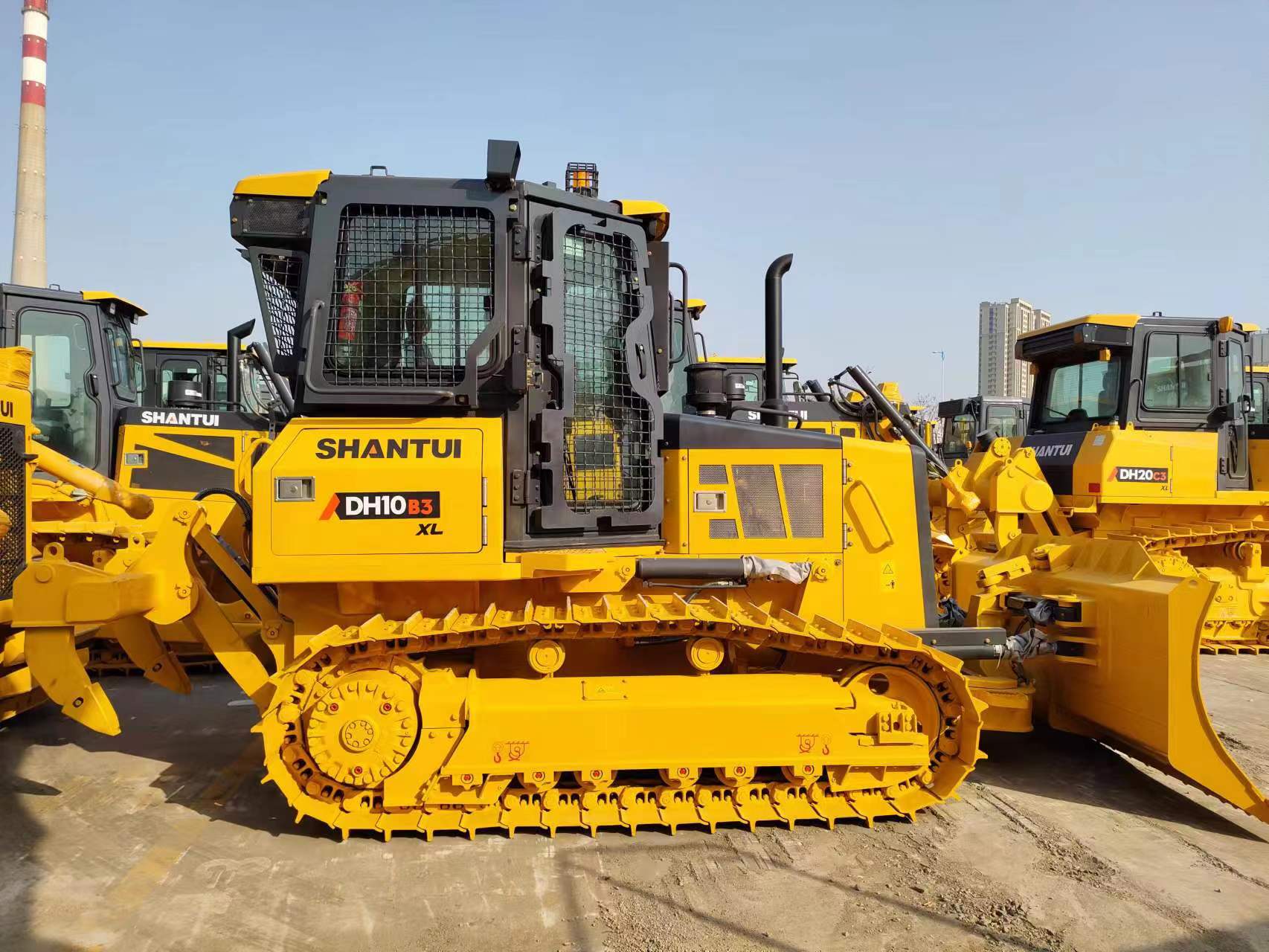

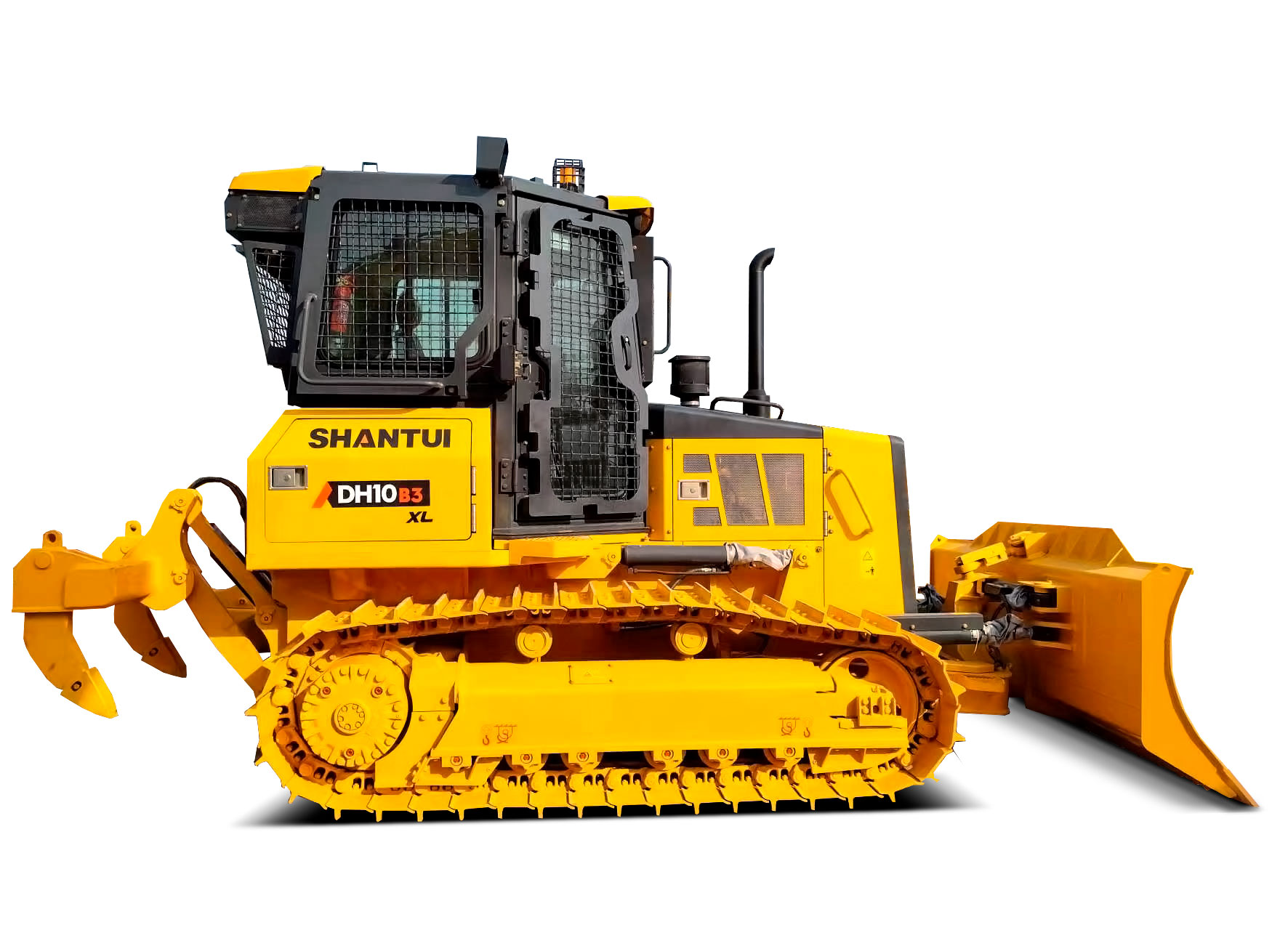

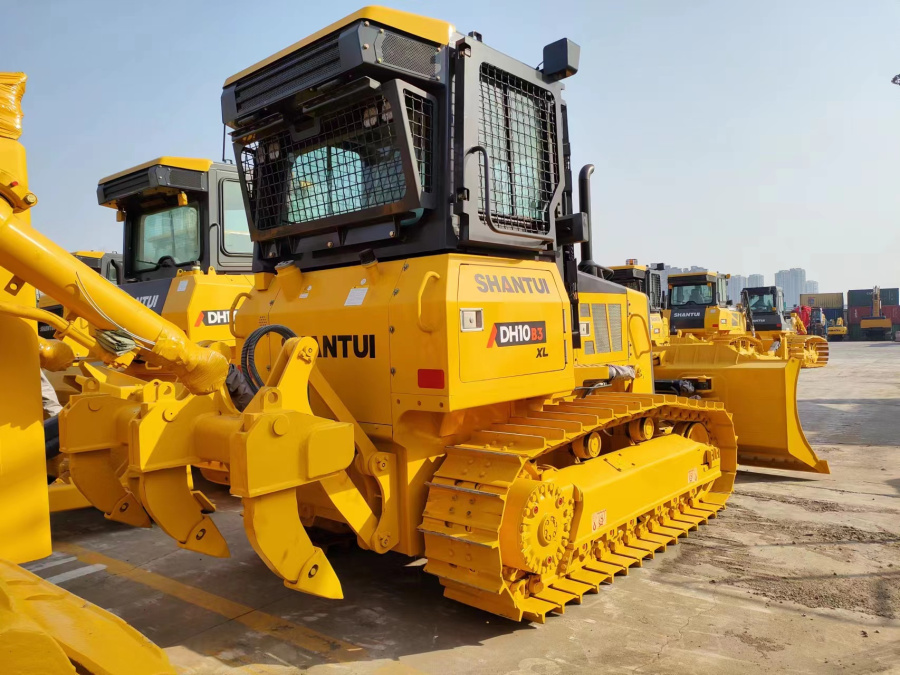

Гидростатический бульдозер DH10B3 XL
DH10B3 XL — бульдозер с гидростатической трансмиссией от известного мирового производителя LINDE.

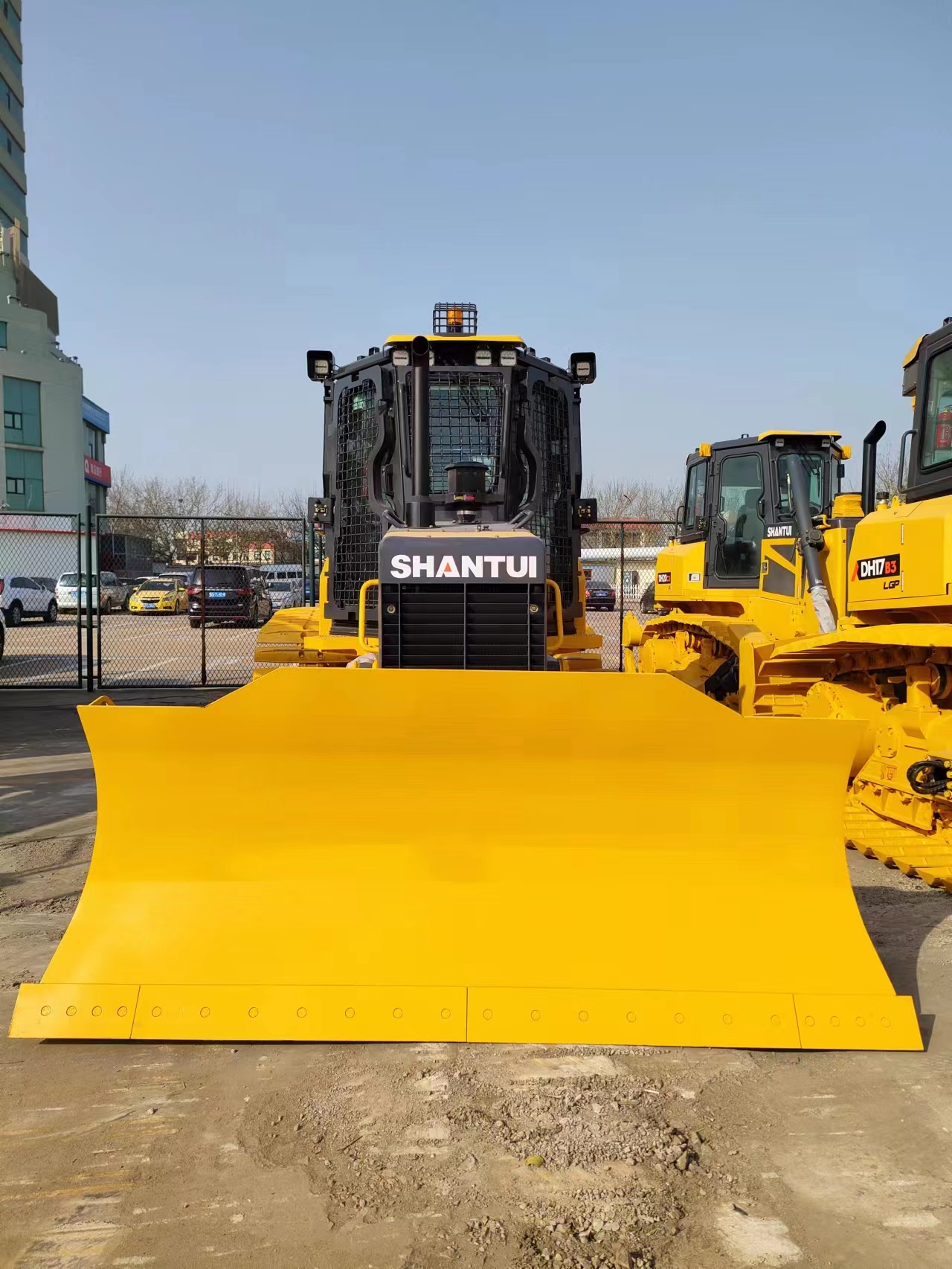

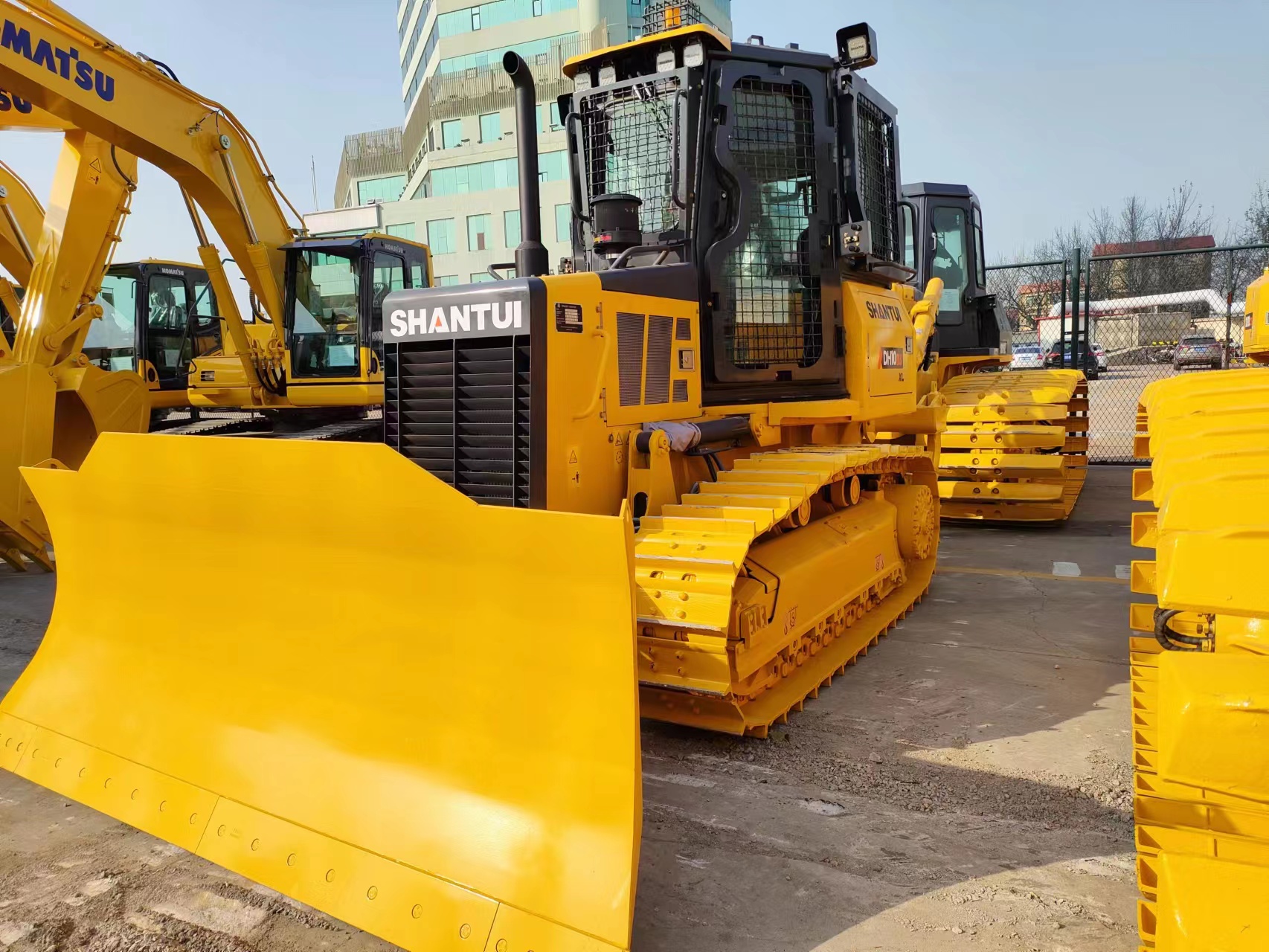

PAT отвал — отвал с гидравлическим бесступенчатым регулированием углов поворота, наклона и перекоса.
PAT отвал — отвал с гидравлическим бесступенчатым регулированием углов поворота, наклона и перекоса.
DH10B3 XL гидростатический бульдозер нового поколения предназначен для эксплуатации в любых климатических зонах, отвечает современным стандартам качества, комфорта и безопасности.
DH10B3 XL оснащён гидравлическими компонентами от известного мирового производителя LINDE.
DH10B3 XL обладает высокой манёвренностью и производительностью при низком расходе топлива.
- Отвал (PAT blade) с бесступенчатым регулированием углов поворота, наклона и перекоса
- Двухконтурная система гидростатического привода с электронным управлением
- Электрическое управление движением и выбор скорости джойстиком
- Гидравлическое управление рабочим оборудованием джойстиком (PPC)
- Кабина герметичная с высоким уровнем звукоизоляции
- Порты измерения давления расположены в одном месте
- Модульная конструкция узлов и агрегатов
- Точки смазки расположены снаружи
| МАССА | |
| Эксплуатационная масса, кг | 10507 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Длина, мм | 5793 |
| Ширина, мм | 2680 |
| Высота, мм | 2885 |
| ДВИГАТЕЛЬ | |
| Модель | Weichai WP4G110E221 |
| Тип | дизель с турбонаддувом |
| Расположение цилиндров | рядное |
| Количество цилиндров – диаметр х ход поршня | 4 – 105 х 120 мм |
| Впрыск топлива | прямой |
| Экологический стандарт | EPA Tier 2 и EU Stage 2 |
| Рабочий объём, л | 9,726 |
| Мощность (полная) | 73 кВт/99 л.с. при 2000 об/мин |
| Мощность (полезная) | 68 кВт/92 л.с. при 2000 об/мин |
| Система охлаждения | Жидкостная, механический привод вентилятора |
| ТРАНСМИССИЯ | |
| Тип | Гидростатическая трансмиссия с электронным управлением, два независимых контура, адаптивная система контроля скорости и нагрузки. Бесступенчатое изменение скорости движения. Управление изменением скорости и направления движения одним джойстиком. Выполнение разворотов и поворотов на месте под нагрузкой. |
| Давление системы, кПа | 42500 |
| Скорость движения вперёд/назад, км/ч | 0 - 9 |
| Тяговое усилие, кН | 155,2 |
| Поворот | Независимая работа двух гусениц на полной мощности позволяет выполнять повороты на месте и в движении под нагрузкой |
| Тормозная система | Многодисковая, закрытого типа |
| Бортовая предача | Двухступенчатый планетарный редуктор прямозубого зацепления |
| ХОДОВАЯ ЧАСТЬ | |
| Тип | Полужёсткая подвеска со стабилизирующим балансиром |
| Система хода | двухконтурная с электронным управлением |
| Башмак | с одиночным грунтозацепом |
| Количество башмаков, шт | 39 (с каждой стороны) |
| Ширина башмака, мм | 460 |
| Длина пятна контакта гусеницы с грунтом (мм) | 2320 |
| Высота грунтозацепа, мм | 50 |
| Межцентровое расстояние гусеницы, мм | 1650 |
| Шаг, мм | 171,45 |
| Поддерживающие катки, ш | 2 (с каждой стороны) |
| Опорные катки, шт | 6 (с каждой стороны) |
| Давление на грунт, кПа | 46,1 |
| Радиус разворота, мм | 3083 |
| Допустимый уклон, град | 30 |
| ОТВАЛ | |
| Тип | PAT blade отвал с гидравлически регулируемыми углами поворота, наклона и перекоса |
| Объём, м. куб (ISO 9246:1988) | 2,32 |
| Ширина, мм | 2680 |
| Высота, мм | 1008 |
| Угол резания грунта, град | 55±3 |
| Заглубление, мм | 450 |
| Высота подъёма, мм | 900 |
| РЫХЛИТЕЛЬ | |
| Тип | параллелограмм |
| Количество зубьев, шт | 3 |
| Масса, кг | 657 |
| Ширина рыхления, мм | 1696 |
| Глубина рыхления, мм | 340 |
| Высота подъёма, мм | 440 |
| Задний угол съезда бульдозера (при максимально поднятом рыхлителе), град | 26,8 |
| ЗАПРАВОЧНЫЕ ОБЪЁМЫ | |
| Топливный бак, л | 197 |
| Система охлаждения двигателя, л | 19 |
| Система смазки двигателя, л | 15 |
| Гидравлический бак, л | 53 |
| Бортовая передача, л | 5,8 (с каждой стороны) |
|
Трансмиссия
|
гидростатическая | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Управление ходовой частью
|
электрическое PCCS (Palm Command Control System) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Управление рабочим оборудованием
|
гидравлическое PPC (Proportional Pressure Сontrol) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Органы управления
|
Джойстик (левый) – управление ходовой частью Джойстик (правый) – управление рабочим оборудованием |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Отвал
|
РАТ-blade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Объем отвала
|
2,32 куб.м. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Рабочие скорости (передние/задние), км/ч
|
Вперед 0 – 9 км/ч Назад 0 – 9 км/ч | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Давление на грунт, МПа
|
46,1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Двигатель
|
Weichai WP4G110E221 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Экологический стандарт
|
Tier - 2 (Евро2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Полная мощность
|
82 кВт/112 л.с. при 2000 об/мин | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Полезная мощность
|
74 кВт/101 л.с. при 2000 об/мин | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Назначение
|
XL - Для общестроительных работ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
